รายละเอียดสินค้า:
การชำระเงิน:
|
แรงดันไฟฟ้า: | 380V 50Hz 3 เฟสหรือตามความต้องการของลูกค้า | ลูกกลิ้งวัสดุ: | เหล็กเกรด # 45 คุณภาพสูงชุบโครเมี่ยมอย่างหนัก |
---|---|---|---|
ชื่อสินค้า: | 2 Waves 3 Waves 3 mm Highway Guardrail ม้วนขึ้นรูปเครื่องม้วนรีดเย็น | วัตถุดิบ: | เหล็กแผ่นรีดเย็น, เหล็กแผ่นรีดร้อน, เหล็กชุบสังกะสี |
ใบมีดตัดวัสดุ: | Cr12Mov พร้อมกับดับ HRC58-62 ° | ความหนา: | 2.5-3MM |
แสงสูง: | ทางหลวงเครื่องทำรั้วยามรถไฟม้วนขึ้นรูปเครื่อง,guard rail roll forming machine |
2 Waves 3 Waves 3mm Highway Guardrail ม้วนขึ้นรูปเครื่องรีดเย็นขดลวด
1. เครื่องชนิดนี้ใช้สถานีใหม่เพื่อเพิ่มความแน่น เครื่อง adopts การส่งกระปุกเกียร์เพื่อให้แน่ใจว่าการทำงานมีเสถียรภาพมากขึ้น ผลิตภัณฑ์ที่ใช้ในความหลากหลายของรั้ว, รั้วทางหลวง, รั้วและฟาร์มปศุสัตว์อื่น ๆ
2. อุปกรณ์รายละเอียดพารามิเตอร์:
ไม่ | ||
วัสดุที่เหมาะสม | เหล็กแผ่นรีดเย็น, เหล็กแผ่นรีดร้อน, เหล็กชุบสังกะสี | |
2 | ความกว้างของวัตถุดิบ | 480mm |
3 | แถวของลูกกลิ้ง | 15 แถว |
4 | พลังงานทั้งหมด | มอเตอร์หลัก 22kwx2 สถานีพลังงานไฮดรอลิก 4kw |
5 | ความหนาของวัตถุดิบ | 2.5-3mm |
6 | ความเร็ว | 10-12m / นาที |
7 | เส้นผ่าศูนย์กลางเพลา | ¢ 116mm |
8 | แรงดันไฟฟ้า | 380V 50Hz 3 เฟส |
9 | กรอบใหญ่ | เหล็ก 400H |
10 | จานกลาง | 18mm |
4. ส่วนประกอบและข้อมูลทางเทคนิค
A. ไฮดรอลิเดอ coiler มี 2 หัว
ID ม้วน: φ 350 ~ 580mm;
ความกว้างของขดลวด: 150 มม. - 580 มม.;
พลังงานสถานีไฮโดรลิค: 4KW;
โหลดสูงสุด: 5 T;
จำนวน: 1 ชิ้น;
B. การปรับระดับ - การให้อาหารและการนับ
ใช้สำหรับทำวัสดุให้แบนก่อนป้อนเข้าสู่เครื่องขึ้นรูปม้วน
ลูกกลิ้งเข้าและไกด์: ลูกกลิ้ง 9 อัน (ขึ้น 4 อัน, ลง 5);
วัสดุ Cr12, การรักษาความร้อน, พื้นผิวชุบโครเมียม;
มอเตอร์ไฟฟ้า: 15KW;
กรอบ: 400 H เหล็ก

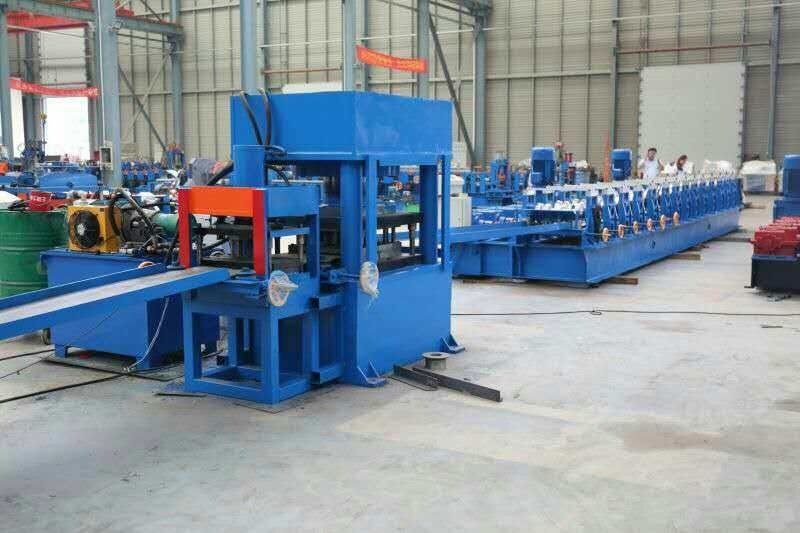

C. อุปกรณ์เจาะและตัดล่วงหน้า
อุปกรณ์เจาะและตัดไฮดรอลิก 400T
วัสดุเครื่องตัด: Cr12;
ลูกสูบปั๊มไฮโดรลิค
สถานีพลังงานไฮดรอลิก: 22KW ความดันประมาณ 250T
18 รูเจาะและตัดเข้าด้วยกัน;
1 รูเจาะตรงกลาง;

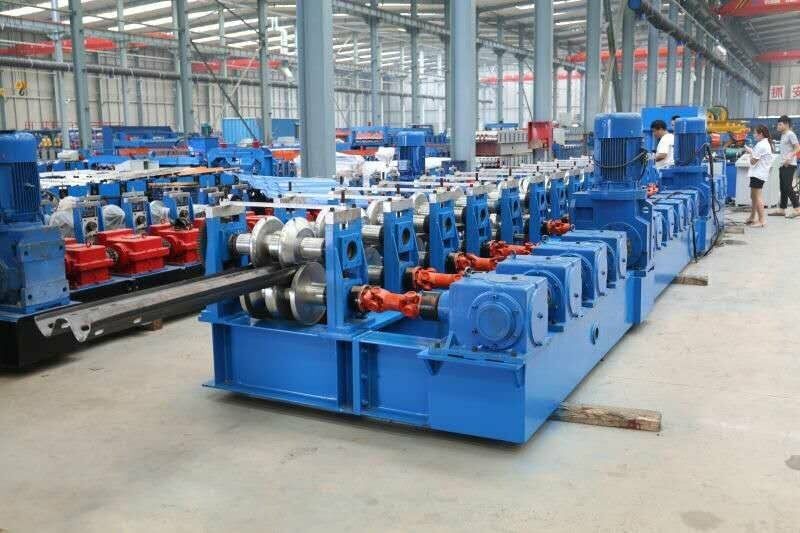

D. เครื่องขึ้นรูปม้วนหลัก
กรอบ: 400 H เหล็กที่มีแพลตฟอร์มการให้อาหารรอย;
สถานี Roller: 15 สถานี;
วัสดุลูกกลิ้ง: Cr12, การรักษาความร้อนด้วยโครเมี่ยมเคลือบ;
เส้นผ่าศูนย์กลางเพลาหลัก: ø116mm;
วัสดุของเพลาหลัก: # 45 เหล็กรักษาความร้อน;
230 ประเภทกล่องเกียร์ขับรถ;
พลังงานของเครื่องหลัก: 22KW * 2;
ความถี่เปลี่ยนพลังงาน: 50KW;
ความเร็ว: 10-12m / นาที;
E. ตู้ควบคุมคอมพิวเตอร์
ควบคุมปริมาณ & ระยะเวลาในการเจาะและความยาวตัดโดยอัตโนมัติ
เครื่องจะหยุดขณะที่เจาะและตัด
การวัดความยาวอัตโนมัติและการนับปริมาณ (ความแม่นยำ 3m +/- 2 มม.);
แรงดันไฟฟ้า: 380V, 3 เฟส 50Hz (หรือตามคำขอของผู้ซื้อ);
ขนาดของคณะกรรมการควบคุม PLC: 600mm (L) x1000mm (H) x500mm (W);
แบรนด์ PLC: DELTA จากไต้หวัน
แบรนด์ตัวแปลงความถี่: Sanjing จากประเทศจีน;
แบรนด์ Touch Screen: Weinview จากไต้หวัน;
เข้ารหัส: REP จากประเทศจีน
ฉ. ตารางผลลัพธ์
ฟังก์ชั่น: การสนับสนุนและส่งออกสินค้า;
โครงสร้าง: ยืนและสนับสนุนม้วน;
ขนาด: L 3m x W 0.5m;
จำนวน: 2pcs
