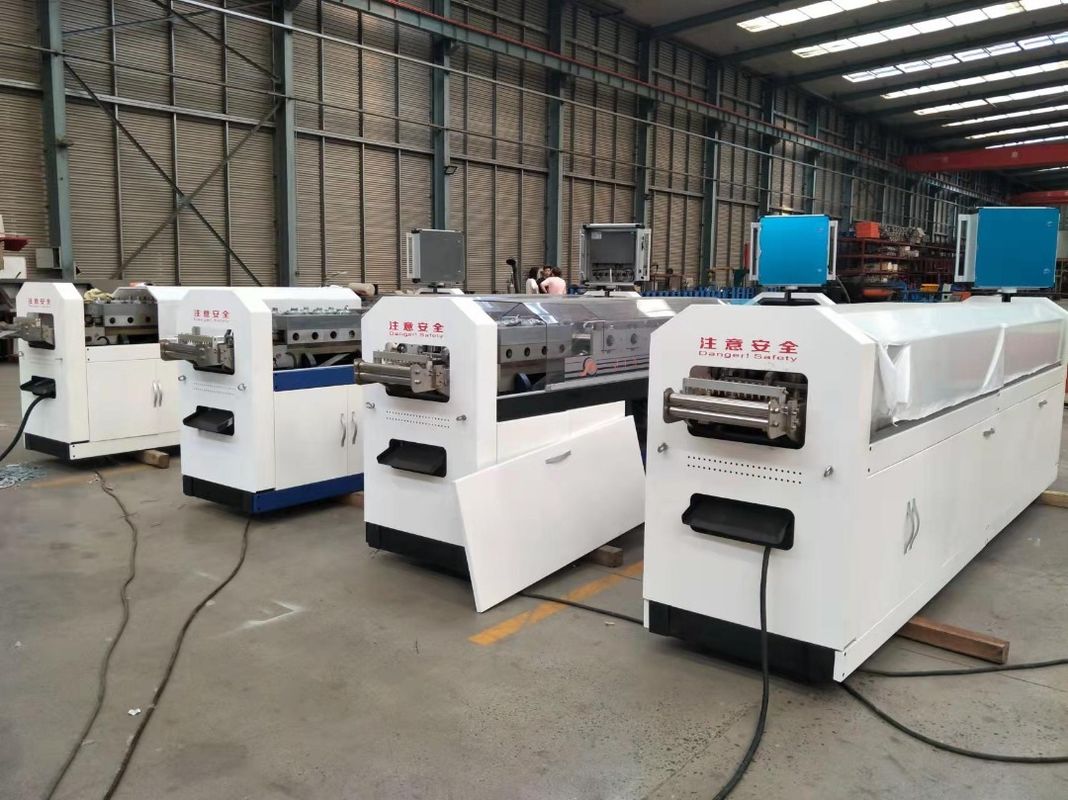

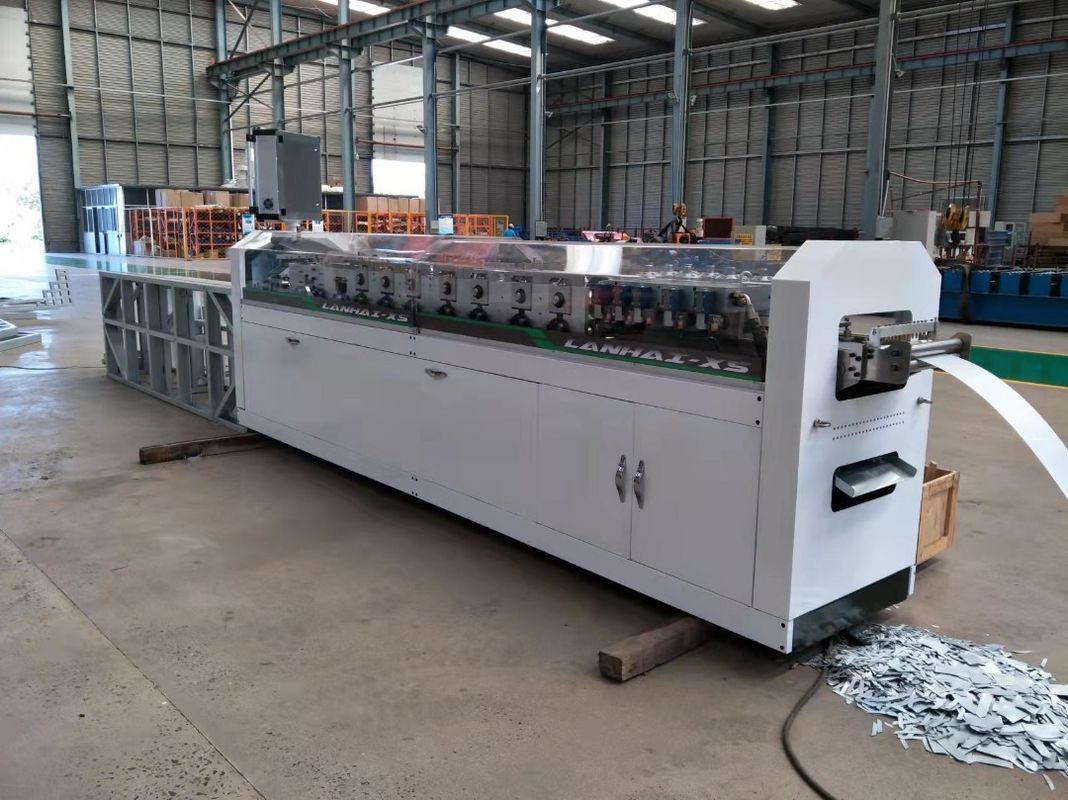

คุณภาพวัสดุสูง C89 เครื่องปั้นม้วนกรอบอาคารเหล็กขนาดเบา

• ขนาดของเครื่องปั้นม้วนหลัก: 4000×800×1200mm
• น้ําหนักของเครื่องปั้นม้วนหลัก: ประมาณ 3000KGS
• พลังงานของมอเตอร์เซอร์โวหลัก: 7.5KW พร้อมฟังก์ชันล็อคตัวเอง
• พลังงานของมอเตอร์ไฮดรอลิก 5.5KW
• โลเตจ: 380V / 50HZ / 3PH
• ขั้นตอนการออกแบบ: 12 ขั้นตอน (8 สถานีม้วนหลัก, 4 สถานีม้วนปลาย)
• ความเร็วในการออกแบบ: ประมาณ 30m/min (ขึ้นอยู่กับปริมาณการเจาะและความยาวตัด)
• ความสามารถในการทํางาน: 5 ~ 8 ตัน / 8 ชั่วโมง (สามารถทํางาน 24 ชั่วโมง)
• วัสดุของม้วน: เหล็ก DC53 นําเข้า, CNC Center Machining, การรักษาความร้อน HRC58-62 °, การบดละเอียด
• วัสดุของแกนหลัก: 40Cr โลหะทับและบดละเอียด
• ล้อสปรอคเก็ต: # 45 เหล็กความถี่สูงดับ
• ระบบตัด: อุปกรณ์ตัดแบบไฮดรอลิก
• วัสดุของใบมีด: เหล็กตองเฟรมินนําเข้าที่มีการรักษาแบบดับ 60-62 °C
• ความละเอียดในการตัดและเจาะ: ± 0.5mm
• ความละเอียดในการออกแบบ: ±0.75mm
• ระบบควบคุม: หน้าจอสัมผัส 19 นิ้ว และกล่องควบคุมหลักหนึ่ง
• แบรนด์ชิ้นส่วนอิเล็กทรอนิกส์หลัก: Mitsubishi PLC จากญี่ปุ่น, Schneider Relay จากฝรั่งเศส, Omron Encoder จากญี่ปุ่น, INVT Servo Motor จากจีน
• วัสดุสําหรับกรอบของเครื่อง: เหล็กโครงสร้างผสมผสานละเอียด
• สี: สีเทาและสีฟ้า

• เครื่องปั้นม้วนหลัก
• 3 ตัน มือ Un-Coiler
  • ฟังก์ชัน: หมุนสอยสอยสอยเหล็ก; พร้อมอุปกรณ์เบรคขนาดเล็กเพื่อป้องกันความอ่อนแอจากการเดินไปข้างหน้าในขณะหยุดฉุกเฉิน
  • วิธีการขับขี่: การดึงโดยเครื่องปั้นม้วน
  • น้ําหนักบรรทุกสูงสุด: 3 ตัน
  • กว้างภายใน: Φ430-590mm
  • กว้างนอก ≤ Φ1300mm
• การขับเคลื่อนและระบบไฮดรอลิก
• โปรแกรมควบคุมอุปกรณ์
• โปรแกรมสินค้า: 1 ชุด
• อุปกรณ์เจาะอัตโนมัติ (ช่องบริการ, ช่องกล่อง, ตัดริมฝีปาก, ช่อง Web, ช่องริมฝีปาก, ช่อง blot, ช่องลด)
• อุปกรณ์ตัดหลังแบบไฮดรอลิก (วัสดุ: SKD-11)
• อุปกรณ์พิมพ์อัตโนมัติ: พิมพ์บนสองด้านความสูง symmetrical
• โต๊ะหมด: 4 เมตร

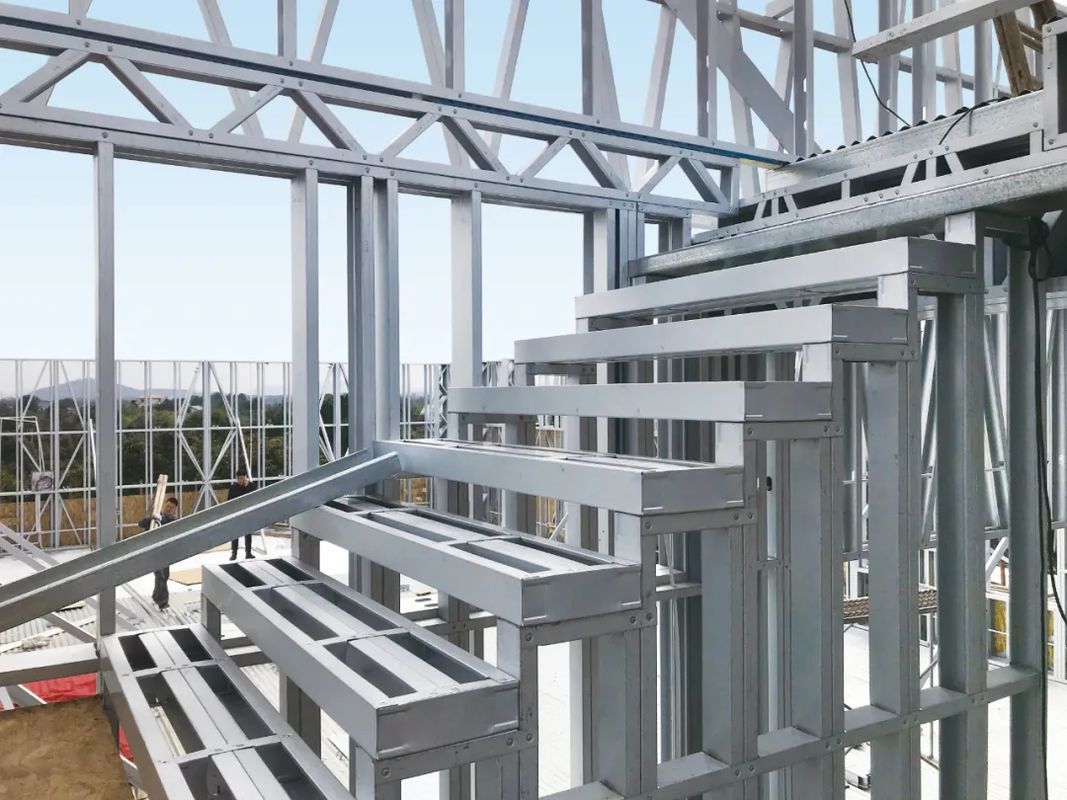

Vertex BD เป็นระบบซอฟต์แวร์ชั้นนําสําหรับเหล็กแบบเย็นเวอร์เท็กซ์ให้บริการแบบสถาปัตยกรรมที่สมบูรณ์แบบ และการจัดการข้อมูลผลิตภัณฑ์ สําหรับการออกแบบและผลิตอาคารพาณิชย์และอาคารอาศัยเวอร์เท็กซ์ บีดี (Vertex BD) พื้นฐานบนแพลตฟอร์มที่ยืดหยุ่น เพื่อตอบสนองความต้องการที่เปลี่ยนแปลงของอุตสาหกรรมการสร้างกรอบและการผลิต

• โครงสร้างกรอบสําหรับผนัง, พื้น, และหลังคาถูกสร้างโดยอัตโนมัติเพื่อประหยัดเวลาการออกแบบของคุณ
• การจําลอง 3 มิติที่แท้จริงรับประกันความแม่นยํา 100% และลดความบกพร่องในการออกแบบ
• สร้างภาพวาดสถาปัตยกรรมกรอบและภาพวาดความสูงอาคารโดยอัตโนมัติ
• สร้างตารางเปลืองโปรไฟล์ที่แม่นยําและบิลของวัสดุเพื่อประเมินรายการอย่างแม่นยํา
• ไฟล์ผลิต CNC หลากหลายสามารถสร้างเพื่อตอบสนองความต้องการการผลิต
• แพลตฟอร์มการออกแบบที่มีความสามารถและยืดหยุ่น สามารถปรับเปลี่ยนห้องสมุดโปรไฟล์และกฎการสร้างกรอบตามความต้องการของลูกค้า
• สอดคล้องกับโปรแกรม BIM อื่นๆ ผ่านเครื่องมือนําเข้าและส่งออก IFC ที่มีพลัง
• ปฏิบัติการวิเคราะห์วิศวกรรม Vertex สามารถใช้สําหรับการคํานวณโครงสร้าง
