รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | Multi-Function Metal Coil ปรับระดับการตัดและตัดให้ยาว | วัสดุตัด: | Galvalume, สังกะสี, PPGI, อลูมิเนียม |
---|---|---|---|
ความหนาของวัสดุ: | 0.2mm -1.5mm | ความเร็วในการทำงาน: | 8 เมตร/นาที - 30 เมตร/นาที |
น้ำหนักคอยล์: | 5 ตัน / 7 ตัน / 10 ตัน | ตัดชิ้น: | 2 - 30 ชิ้น |
น้ำหนักเครื่อง: | 13,000 กิโลกรัม | ความแม่นยำในการตัดกว้าง: | ± 0.01 - ± 0.05 มม |
แสงสูง: | ตัดตามความยาวและเส้นตัด 1.5 มม. สายตัดเหล็กม้วนอัตโนมัติ 1.5 มม. PPGI ตัดตามความยาวและเส้นตัด,1.5mm automatic steel coil slitting line,PPGI cut to length and slitting line |

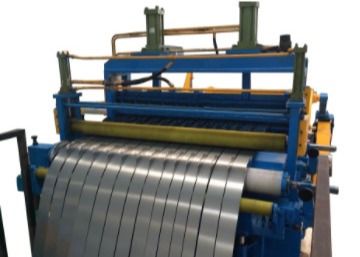

Multi-Function ม้วนโลหะปรับระดับการตัดและตัดให้ยาว
เครื่องตัดเรียกอีกอย่างว่าเส้นตัดแนวตั้งซึ่งใช้ในการกรีดเหล็กม้วนรีดเย็น, เหล็กม้วนรีดร้อน, เหล็กม้วนชุบสังกะสี, เหล็กม้วนซิลิโคน, เหล็กม้วนสแตนเลส, ขดลวดอลูมิเนียม ฯลฯ เป็นความกว้างที่แตกต่างกันตามความต้องการในการผลิตของผู้ใช้และการตัด เช่นกัน .
ข้อมูลจำเพาะ
ไม่. | สิ่งของ | คำอธิบาย |
1 ข้อมูลจำเพาะหลัก | 1 วัตถุดิบ | กัลวาไนซ์, อะลูมิเนียม, เหล็กสี, ด้ามจับ 235MPa - 485MPa |
2 ความหนาของวัตถุดิบ | 0.2 มม. - 3.0 มม. | |
3 ความกว้างของวัตถุดิบ | 600 มม. - 1600 มม. | |
เส้นผ่านศูนย์กลางภายในของเทป 4 เส้น | φ 480 มม. - φ 530 มม. | |
5 เทปเส้นผ่านศูนย์กลางภายนอก | φ 1600 มม. | |
6 น้ำหนักคอยล์ | 5 ตัน - 10 ตัน | |
7/เลขที่ตัด | สูงสุด 30 ชิ้น | |
8 ความเร็วของเส้นตัดสูงสุด | 8 ม./นาที - 30 ม./นาที | |
9 ความกว้างของเส้นตัดขั้นต่ำ | 35 มม. | |
10ความแม่นยำในการตัดความกว้าง | ± 0.01 - ± 0.05 มม. | |
11. พิกัดแรงดันใช้งาน | 380 V, 3 เฟส, 60 Hz | |
12. น้ำหนักรวม | 14000 กก. | |
12. พื้นที่ทำงาน (L * W) | 20000 มม.*6000 มม. | |
ข้อมูลจำเพาะเครื่อง Decoiler 2 เครื่อง | 1 เส้นผ่านศูนย์กลางภายนอกของเทป | แม็กซ์ φ 1600 มม. |
2 ความกว้างของเทป | 600 มม. - 1600 มม. | |
3 เส้นผ่านศูนย์กลางภายในของเทป | φ 480 มม. - φ 530 มม. | |
4 น้ำหนักคอยล์ | 5/7/10 ตัน | |
5 ความเร็วสูงสุดในการทำงาน | 8 ม./นาที - 30 ม./นาที | |
6 ช่วงแน่นของเทป | φ 480 มม. - φ 530 มม. | |
7 เส้นผ่านศูนย์กลางเพลา | φ180 มม. | |
3ข้อกำหนดเครื่อง Decoiler | 8 Roller ความยาวที่มีประสิทธิภาพ Effective | 1600 มม. |
9 กำลังขับมอเตอร์ | 5 กิโลวัตต์ | |
10. โหลดเส้นผ่านศูนย์กลางรถ | φ 700 มม. - φ 1500 มม. | |
11 กำลังโหลดน้ำหนักรถ | 5 /7/10 ตัน | |
12 ความเร็วรถ | ประมาณ 4 เมตร/นาที | |

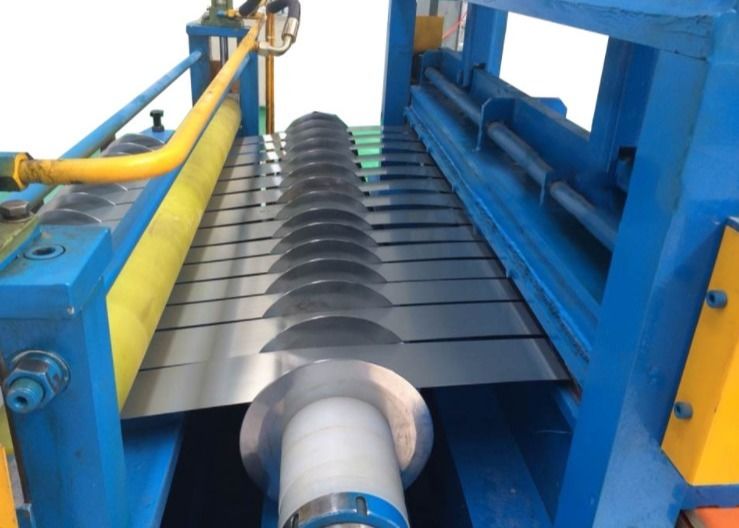

4 เครื่องตัดข้อมูลจำเพาะ S | 1 ตัดความกว้าง Cutting | แม็กซ์ φ 1600 มม. |
2 ตัดความหนา | 0.2 มม. - 2.0 มม. | |
3 เส้นผ่านศูนย์กลางเพลาคัตเตอร์ | φ180 มม. | |
วัสดุเพลาคัตเตอร์ 4 ชิ้น | Cr 40 | |
5.ขนาดเครื่องตัด | 200 มม.*300 มม.*15 มม. | |
6 วัสดุเครื่องตัด | Cr12MoV | |
7 คัตเตอร์ Spacer Size | 180 มม.*240 มม.*15 มม. | |
8 ไดรฟ์มอเตอร์ | 15 กิโลวัตต์ | |
9 ตัดหมายเลข | 2-30 ชิ้น | |
10 เครื่องตัดหมายเลข | สูงสุด 32 ชิ้น | |
5 เครื่องไส | 1 เส้นผ่านศูนย์กลางเพลา | φ 130 มม. |
2 เพลาหมายเลข | ขึ้น 2 แถว ลง 3 แถว | |
3 ความหนาของแผ่นกลาง | 40 มม. | |
4 Mulch Applicator เส้นผ่านศูนย์กลาง | φ 130 มม. | |
5 ความกว้างของฟิล์ม | 1600 มม. | |
6 ตารางความตึงเครียด | 1 เพลาแยก | 3 ชิ้น, 1 ชิ้นเพลาแรงดัน |
2 กระบอกลม | 3 ชิ้น | |
7 Recoiler Specification | 1 เส้นผ่านศูนย์กลางภายนอกของเทป | แม็กซ์ φ 1600 มม. |
2 ความกว้างของเทป | 600 มม. - 1600 มม. | |
3 เส้นผ่านศูนย์กลางภายในของเทป | φ 480 มม. - φ 530 มม. | |
4 น้ำหนักคอยล์ | 5 - 10 ตัน | |
5 ความเร็วสูงสุดในการทำงาน | 8 ม./นาที - 30 ม./นาที | |
6 ช่วงแน่นของเทป | φ 485 มม. - φ 530 มม. | |
7 เส้นผ่านศูนย์กลางเพลา | φ 180 มม. | |
8 Roller ความยาวที่มีประสิทธิภาพ Effective | 1750 มม. | |
9 กำลังขับมอเตอร์ | 30 กิโลวัตต์ | |
8 Recoiler Specification | 10 โหลดเส้นผ่านศูนย์กลางรถ | φ 1,000 มม. - φ 1750 มม. |
11 กำลังโหลดน้ำหนักรถ | สูงสุด 10 ตัน | |
12 ความเร็วรถ | ประมาณ 4 เมตร/นาที | |
9 ระบบควบคุมไฟฟ้า | 2 ชุดระบบควบคุมคอมพิวเตอร์คือ Siemens PLC | |
10 เครื่องเก็บขอบ | 1 ไดรฟ์มอเตอร์ | 3 กิโลวัตต์ |
2 การรวบรวมความกว้างของวัสดุ | สูงสุด 20 มม. | |
3 ความกว้างขอบสองเท่า | 400 มม. |
แอปพลิเคชัน

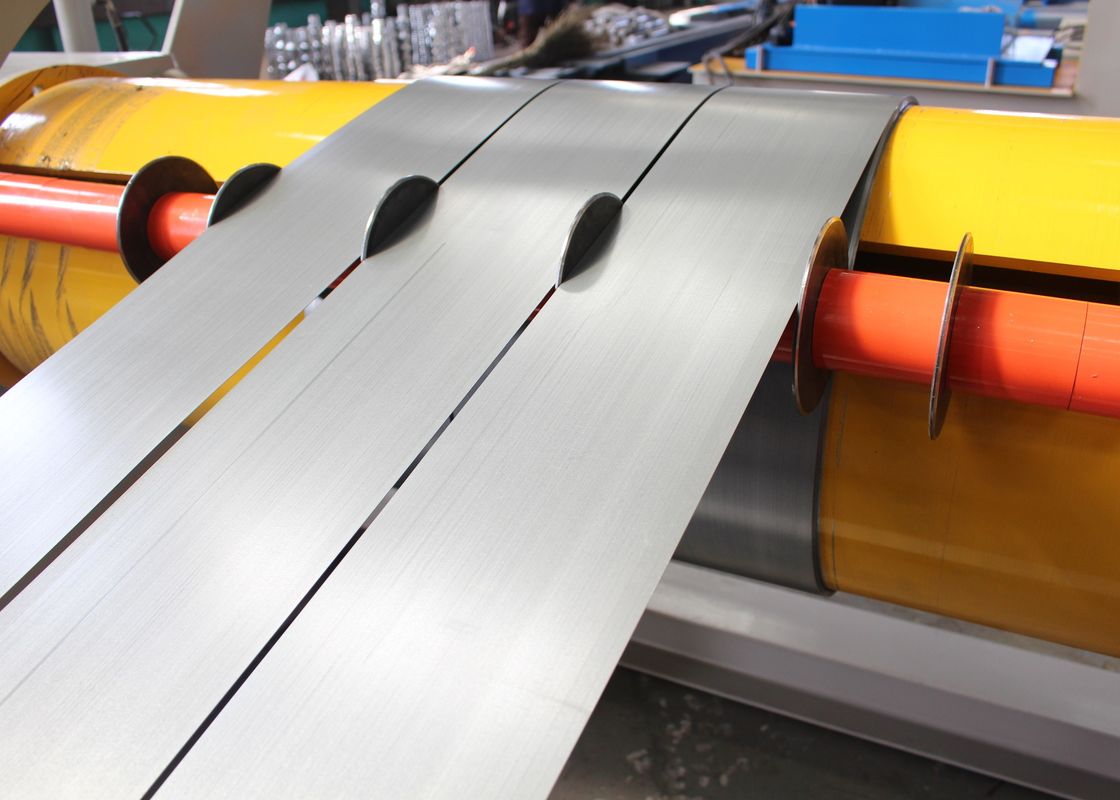

แถบโลหะที่มีขนาดเล็กกว่าจะหดตัวที่ส่วนท้ายของเครื่องตัดโดยที่แถบขนาดเล็กเหล่านี้ถูกใช้ที่จำเป็นสำหรับกระบวนการต่อไปในการใช้งานระดับมืออาชีพในด้านการผลิตหม้อแปลงไฟฟ้า, อุตสาหกรรมการผลิตมอเตอร์, อุตสาหกรรมโรงเชื่อมท่อ/ท่อ, อุตสาหกรรมการขึ้นรูปม้วนเย็น, อุตสาหกรรม drywall เพดานและการผลิตอุปกรณ์ที่มีความแม่นยำสูงอื่น ๆ และอุตสาหกรรมการทำแถบโลหะ
ความได้เปรียบ
เส้นแบ่งของเราคือการรักษาความแม่นยำสูงในขณะที่อนุญาตให้เปลี่ยนแปลงได้ทันทีcoilers ความจุขนาดใหญ่และการควบคุมเครื่องจักรทั้งหมด โดยใช้เทคโนโลยีขั้นสูงสุดเพื่อควบคุมคุณภาพและระบบอัตโนมัติ เราจัดหาสายการผลิตตรงเวลาและในงบประมาณ!
ผู้ติดต่อ: Mrs. Tracy
โทร: +8618713641935
แฟกซ์: 86-317-2016816
