รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | เครื่องตัดเหล็กสีเส้น 0.2 - 3.0 มม. พร้อมความเร็วในการทำงาน 20-30 ม. / นาที | วัสดุตัด: | Galvalume,สังกะสี |
---|---|---|---|
ความหนาของวัสดุ: | 0.2 มม. -3 มม. | ความเร็วในการทำงาน: | 8 เมตร/นาที - 30 เมตร/นาที (ปรับแต่งได้) |
น้ำหนักคอยล์: | สามารถปรับแต่งได้ | ตัดชิ้น: | 2 - 30 ชิ้น |
น้ำหนักเครื่อง: | 13000 กก. | ความแม่นยำในการตัดความกว้าง: | ± 0.01 - ± 0.05 มม. |
แสงสูง: | เครื่องตัดม้วนแผ่น 20m / นาที,เครื่องตัดม้วนแผ่น 30m / นาที,เครื่องตัดความหนา 3.0 มม |
เครื่องตัดเหล็กเส้นสี 0.2 - 3.0 มม. พร้อมความเร็วในการทำงาน 20-30m / นาที

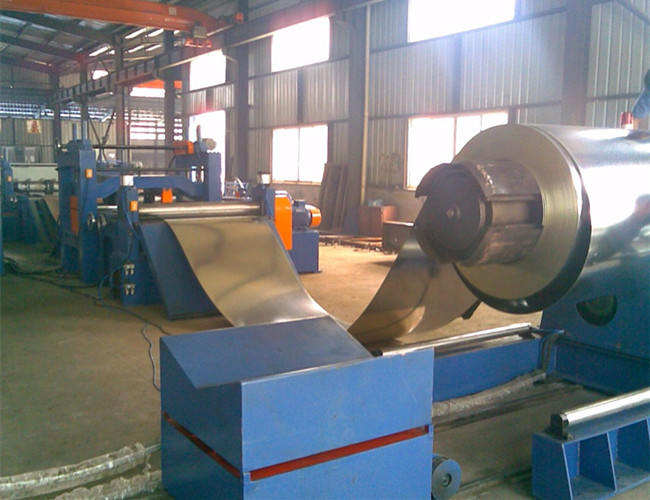

สายการผลิตสลิทติ้งประกอบด้วยส่วนประกอบหลัก 3 ส่วน ได้แก่ เดคคอยเลอร์ ตัวสลิตเตอร์ และรีคอยเลอร์วัสดุถูกกรอซ้ำในแผ่นปิดรอยกรีดของ recoiler ขณะที่มันเคลื่อนผ่านส่วนจับระหว่างล้อตัดแบบวงกลมสองอัน (อันหนึ่งอยู่ด้านบนและอีกอันอยู่ด้านล่าง)ในการกำหนดส่วนประกอบที่เหมาะสม ขนาดด้าม ชุดเครื่องมือ แรงม้า และความตึงสำหรับวัสดุที่จะตัด ผู้จัดหาอุปกรณ์และผู้ใช้ต้องร่วมมือกัน
ข้อมูลจำเพาะ
เลขที่ | สิ่งของ | คำอธิบาย |
1 ข้อมูลจำเพาะหลัก | 1 วัตถุดิบ | สังกะสี, อลูมิเนียม, เหล็กทำสี, Handness 235MPa |
2 ความหนาของวัตถุดิบ | 0.2 มม. - 3.0 มม | |
3 ความกว้างของวัตถุดิบ | 600 มม. - 1600 มม | |
4 เส้นผ่านศูนย์กลางภายในเทป | φ480 มม. -φ550 มม | |
5 เส้นผ่านศูนย์กลางภายนอกของเทป | φ1600 มม | |
6 น้ำหนักคอยล์ | 5 ตัน 7 ตัน 10 ตัน | |
7 /การตัดหมายเลข | สูงสุด 30 ชิ้น | |
8 ความเร็วในการตัดเส้นสูงสุด | 8 ม./นาที - 35 ม./นาที | |
9 ความกว้างของเส้นตัดขั้นต่ำ | 30 มม | |
10ความกว้างของการตัดที่แม่นยำ | ± 0.01 - ± 0.05 มม | |
11. จัดอันดับแรงดันไฟฟ้าในการทำงาน | 380 V, 3 Phase, 60 Hz ตามคำขอ | |
12. น้ำหนักรวม | 14,000 กก | |
12. พื้นที่ทำงาน (ยาว * กว้าง) | 20,000 มม. * 6,000 มม | |

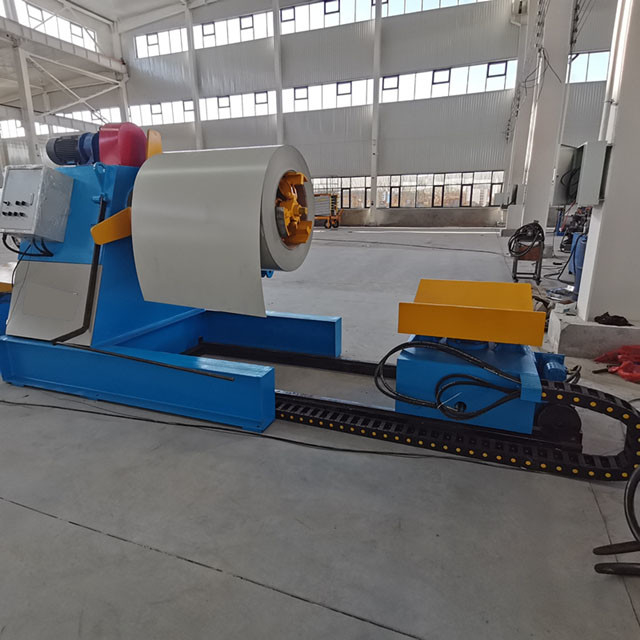

2 ข้อมูลจำเพาะของเครื่อง Decoiler | 1 เส้นผ่านศูนย์กลางภายนอกเทป | สูงสุดφ1600 มม |
2 ความกว้างของเทป | 600 มม. - 1600 มม | |
3 เส้นผ่านศูนย์กลางภายในเทป | φ480 มม. -φ530 มม | |
4 น้ำหนักคอยล์ | 5 /7/10 ตัน | |
5 ความเร็วในการทำงานสูงสุด | 8 ม./นาที - 30 ม./นาที | |
6 เทปแน่นช่วง | φ480 มม. -φ530 มม | |
7 เส้นผ่านศูนย์กลางเพลา | φ180 มม | |
8 ความยาวที่มีประสิทธิภาพของลูกกลิ้ง | 1600 มม | |
9 ไดรฟ์มอเตอร์ไฟฟ้า | 5 กิโลวัตต์ | |
10. กำลังโหลดเส้นผ่านศูนย์กลางรถ | φ 700 มม. - φ 1500 มม | |
11 การโหลดน้ำหนักรถ | 5 /7/ 10 ตัน | |
12 ความเร็วรถ | ประมาณ 4 ม./นาที | |
4 ข้อมูลจำเพาะของเครื่องตัด | 1 ความกว้างของการตัด | สูงสุดφ1600 มม |
2 ความหนาของการตัด | 0.2 มม. - 2.0 มม | |
3 เส้นผ่านศูนย์กลางเพลาคัตเตอร์ | φ180มม | |
4 วัสดุเพลาคัตเตอร์ | Cr 40 | |
5.ขนาดคัตเตอร์ | 200 มม.*300 มม.*15 มม | |
6 วัสดุเครื่องตัด | Cr12MoV | |
7 ขนาดคัตเตอร์สเปเซอร์ | 180 มม.*240 มม.*15 มม | |
8 ไดรฟ์มอเตอร์ | 15 กิโลวัตต์ | |
9 หมายเลขการตัด | 2-30 ชิ้น | |
เบอร์ 10 คัตเตอร์ | สูงสุด 32 ชิ้น | |
5 เครื่องไส | 1 เส้นผ่านศูนย์กลางเพลา | φ130 มม |
เบอร์ 2 เพลา | ขึ้น 2 แถว ลง 3 แถว | |
3 ความหนาของแผ่นกลาง | 40 มม | |
4 เส้นผ่าศูนย์กลาง Applicator Mulch | φ 130 มม | |
5 ความกว้างของฟิล์ม | 1600 มม | |
6 ตารางความตึงเครียด | 1 เพลาแยก | 3 ชิ้น, เพลาแรงดัน 1 ชิ้น |
2 กระบอกลม | 3 ชิ้น | |
7 ข้อมูลจำเพาะของ Recoiler | 1 เส้นผ่านศูนย์กลางภายนอกเทป | สูงสุดφ1600 มม |
2 ความกว้างของเทป | 600 มม. - 1600 มม | |
3 เส้นผ่านศูนย์กลางภายในเทป | φ480 มม. -φ530 มม | |
4 น้ำหนักคอยล์ | 5 - 10 ตัน | |
5 ความเร็วในการทำงานสูงสุด | 8 ม./นาที - 30 ม./นาที | |
6 เทปแน่นช่วง | φ485 มม. -φ530 มม | |
7 เส้นผ่านศูนย์กลางเพลา | φ180 มม | |
8 ความยาวที่มีประสิทธิภาพของลูกกลิ้ง | 1750 มม | |
9 ไดรฟ์มอเตอร์ไฟฟ้า | 30 กิโลวัตต์ | |
8 ข้อมูลจำเพาะของ Recoiler | 10 กำลังโหลดเส้นผ่านศูนย์กลางรถ | φ 1,000 มม. - φ 1750 มม |
11 การโหลดน้ำหนักรถ | สูงสุด 10 ตัน | |
12 ความเร็วรถ | ประมาณ 4 ม./นาที | |
9 ระบบควบคุมไฟฟ้า | 2 ชุดระบบควบคุมคอมพิวเตอร์คือ Siemens PLC | |
10 เครื่องเก็บขอบ | 1 ไดรฟ์มอเตอร์ | 3 กิโลวัตต์ |
2 การรวบรวมความกว้างของวัสดุ | สูงสุด 20 มม | |
3 ความกว้างของขอบคู่ | 400 มม |
ความได้เปรียบ
เส้นตัดมีความแม่นยำสูงในขณะที่สามารถเปลี่ยนแปลงได้ทันทีเครื่องคอยล์เย็นขนาดใหญ่และการควบคุมเครื่องจักรเต็มรูปแบบช่วยให้เราสามารถส่งมอบสายการผลิตได้ทันเวลาและอยู่ในงบประมาณด้วยเทคโนโลยีล่าสุดสำหรับการควบคุมคุณภาพและระบบอัตโนมัติ
